珍珠岩板

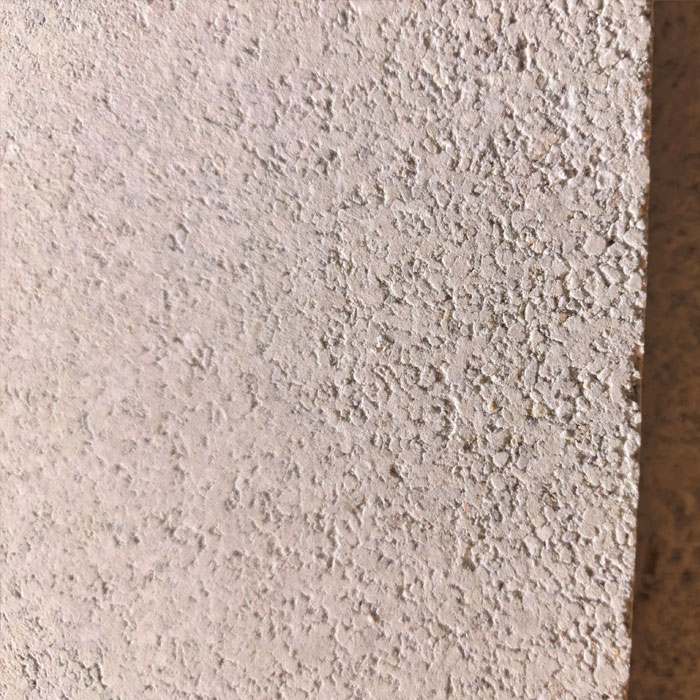

一、珍珠岩板的原料与制备工艺

珍珠岩板以膨胀珍珠岩散料为骨料。膨胀珍珠岩的制备过程分为两个阶段：先将珍珠岩矿砂进行预热，再经瞬时高温焙烧（800–1200℃）使其膨胀。膨胀后形成的颗粒内部为蜂窝状结构，孔径一般为10–200μm，呈白色颗粒状。

珍珠岩板的制备工艺主要包括：原料预筛分、配制、筛选、加压成型、烘干等工序。在配制过程中加入防水剂和粘结剂，使产品具备优良的防水性能和结构强度。现代工艺还通过添加憎水剂、硅溶胶等材料提升产品的容重强度和防火性能。

产品按密度可以分为200号和250号两个等级；按有无憎水性分为普通型和憎水性（Z）两种类型；按用途分为建筑物用膨胀珍珠岩绝热制品（J类）等类别。

二、核心性能

（一）轻质

珍珠岩板密度低，容重一般不大于200–255 kg/m³，约是水的1/5，具有显著的轻质优势。这一特性使产品在施工中易于搬运和安装，并可有效减轻建筑结构负荷。

（二）保温隔热

珍珠岩板导热系数低，通常不大于0.060–0.076 W/(m·K)，部分优质产品的导热系数可低至0.046 W/(m·K)。其优异的保温性能源于膨胀珍珠岩内部蜂窝状微孔结构——大量微小气泡有效隔绝了热量传递。

（三）A级不燃防火

珍珠岩板以无机矿物质材料制成，燃烧性能达到GB 8624-2012规定的A（A1）级标准。在高温下无有毒气体释放，属于不燃材料。根据不同厚度，耐火极限一般为1–4小时。这一特性使其特别适用于防火隔离带、防火门芯填充等对防火安全要求严格的场所。

（四）憎水防潮

珍珠岩板通过添加憎水剂或采用内掺法进行处理，憎水率普遍可达98%以上，部分产品甚至超过99.2%。重量含水率一般不大于5%。吸水率通常小于10%，优质产品经特殊处理后吸水率可低至5%以下。优异的憎水性能使产品在潮湿环境中仍能保持稳定的保温效果。

（五）强度与耐久性

珍珠岩板抗压强度一般不低于474 kPa。产品强度较好、整体性好，与砂浆具有良好的粘结性。作为无机材料，产品不变形、不腐烂发霉、无味，具有良好的性和耐久性。产品使用温度范围为–40℃至600℃。

性能指标汇总：

三、执行标准

珍珠岩板产品主要执行以下国家标准和行业标准：

国家标准：

GB/T 10303-2015《膨胀珍珠岩绝热制品》 ：现行国家标准，适用于以膨胀珍珠岩为主要成分制成的绝热制品

GB 8624-2012《建筑材料及制品燃烧性能分级》 ：规定燃烧性能分级方法

GB/T 5486-2008《无机硬质绝热制品试验方法》 ：规定试验方法

GB/T 10294、GB/T 10295：绝热材料稳态热阻测定方法

GB/T 10299：绝热材料憎水性试验方法

行业标准：

JC/T 2298-2014《建筑用膨胀珍珠岩保温板》 ：适用于建筑物外墙外保温系统和防火隔离带用膨胀珍珠岩保温板

JC/T 430-2012《膨胀珍珠岩装饰吸声板》 ：适用于以膨胀珍珠岩为骨料制成的室内装饰、消声、降噪用板材

JG/T 532-2018《建筑用表面玻璃化膨胀珍珠岩保温板》 ：建筑工业行业产品标准

地方标准与图集：

16CJ35-2《膨胀珍珠岩板隔墙建筑构造》 ：国家建筑标准设计图集

河南省《膨胀珍珠岩板薄抹灰外墙外保温工程技术规程》 （DBJ41/T134-2014）

河北省《钢丝网架珍珠岩复合保温板应用技术标准》 （DB13(J)/T8480-2022）

四、应用领域

珍珠岩板凭借轻质、保温、防火、憎水等综合优势，广泛应用于多个领域：

建筑外墙保温：用于保温系统和防火隔离带，是目前国内使用最为广泛的一类轻质保温材料。

屋面隔热系统：用作屋面保温隔热层，可与泡沫玻璃等材料相媲美。

室内隔墙与装饰：用于非承重隔墙、隔断墙的设计选用及施工安装，以及室内装饰、消声和降噪。

防火门芯填充：用作防火门门芯填充材料，符合GB 12955-2008《防火门》国家标准。

工业与公共建筑：广泛应用于工业建筑、公共建筑的墙体及楼房屋面等。

五、包装与储运

珍珠岩板产品应按标准要求进行标志、包装、运输和贮存。运输过程中应防止受潮和重压，避免包装破损。产品应存放于干燥通风的库房中，确保产品品质不受影响。
